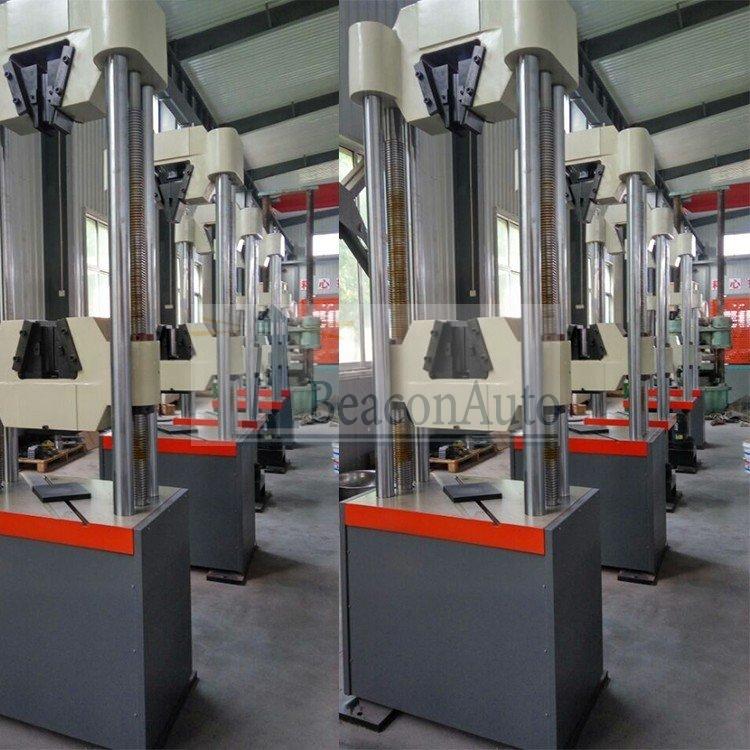

球頭掛環拉力試驗機 球頭環是用于連接絕緣懸垂片的鐵質圓形裝置。通常用于電力設施。 主要有圓形連接的Q型和螺栓平面連接的QP型。新款球頭掛環拉力試驗機報價 球頭掛環拉力試驗機簡介： 球頭掛環拉力試驗機主要用于QP-7，Q-7 型 69kN；QP-10 型 98kN；QP-16 型 157kN；QP-20 型 196kN；QP-30 型 294kN的球頭掛環的抗拉強度、拉伸強度、拉力性能、破壞荷重等力學性能試驗。符合國家標準GB 2323 —85球頭掛環的試驗要求，本標準適用于架空電力線路和變電所聯結懸式絕緣子串的球頭掛環。 球頭掛環拉力試驗機主要技術指標： 1 試驗力kN 600 2、試驗力測量范圍kN 50～600 3、試驗力示值相對誤差 ≤示值的±1% 4、試驗力分辨率 0.01kN 5、位移測量分辨力mm 0.01 6、變形測量精度mm 0.01 7 拉伸試驗空間mm 650 8 壓縮空間mm 380 9、活塞行程mm 150 10、圓試樣鉗口夾持直徑mm Φ13-Φ40 11、扁試樣鉗口夾持厚度mm 0-15 12、扁試樣*夾持寬度mm 75 13、壓盤尺寸mm φ160mm 14、彎曲試驗兩點間*距離mm 450 15、彎曲支滾寬度mm 120 16、彎曲支滾直徑mm Φ30 17、活塞*移動速度mm/min 50 18、夾緊方式 手動/自動加緊 19、主機外形尺寸mm 830×700×2100 20、測力柜外形尺寸mm 1000×700×1400 21、重量 3300kg
|
